MP3010M-EV

Descargas

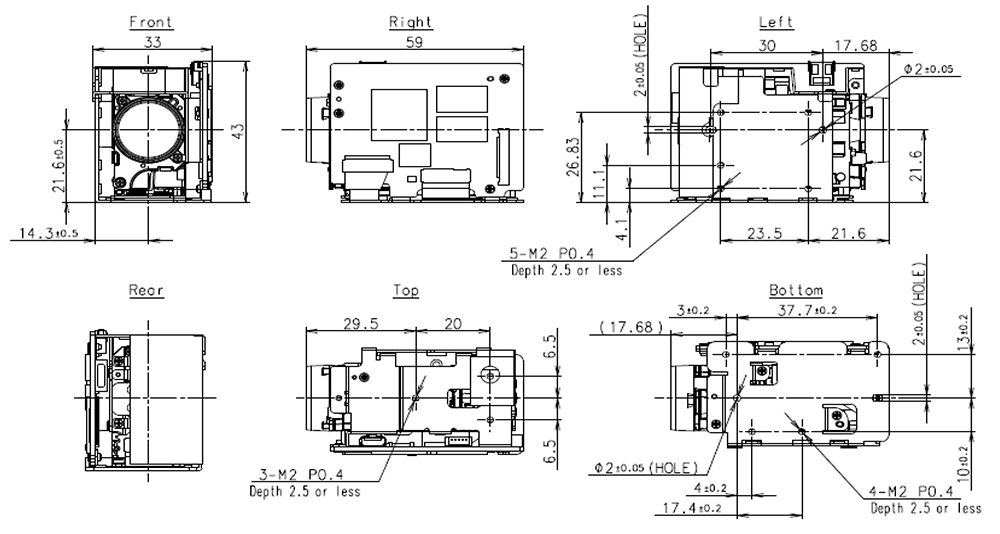

Diagrama

Especificaciones

Cámara

Sensor de imagen	Sensor de imagen CMOS de Sony con tecnología STARVIS™. STARVIS es una marca comercial de Sony Group Corporation o sus filiales.	Gamma	estándar/recta/estrecha/ancha
Salida de píxeles (H x V)	1920 x 1080, 1280 x 720	Control de apertura	16 pasos
Sistema de señalización (HD)	1080p/60, 1080p/59.94, 1080p/50, 1080p/30, 1080p/29.97, 1080p/25, 720p/60, 720p/59,94, 720p/50, 720p/30, 720p/29.97, 720p/25	Balance de blancos	ATW1(Estrecha), ATW2(Ancha), INTERIOR, EXTERIOR, Una pulsación, Manual
Sistema de señalización (SD)	NTSC/PAL	AE (Modo de exposición automática)	Auto, Manual, Prioridad (obturador/iris)
Iluminación mínima	0,1 lx (1/30seg, F/1,8, 50%, Color, Típica) 0,025 lx (1/30seg, F/1,8, 50%, ByN, Típica)	Objetivo (de gran angular a teleobjetivo)	Zoom óptico 10x ｆ=3,3 a 33,0 mm F1,8 a 3,4
Iluminación recomendada	100 lx a 100.000 lx	Modo zoom	Estándar /Variable/Directa
Relación S/N	Más de 50 dB	Velocidad de movimiento del zoom (ancho a tele)	1,7 seg (Seguimiento de enfoque ON)
Gane	Auto / Manual	Zoom digital	Hasta 16x
Velocidad de obturación	1/1 a 1/10.000 seg.	Sistema de enfoque	Auto, Manual, Una pulsación, Sensibilidad AF
Sistema Sync	Interno	Ángulo de visión horizontal (ancho a tele)	59,2° a 6,7° (※ excepto cuando se opera EIS）
Compensación de la exposición	-12dB a +12dB (Total 13 pasos)	Distancia mínima del objeto (ancho a tele)	Luz visible: 10mm(ancho)~800mm(tele) 850nm: 10mm(ancho)~1200mm(tele)
Compensación de contraluz	ENCENDIDO/APAGADO

Funciones

EIS (Estabilización electrónica de la imagen)	OFF/ON	Efectos de imagen (Negro Blanco)	OFF/ON
Amplio rango dinámico (Gamma)	OFF/ON	Congelación de imágenes	OFF/ON
Día/Noche (ICR)	OFF/ON/AUTO	Deslizamiento electrónico (E-Flip)	OFF/ON
Desempañar	OFF/ON (Nivel : 1~3)	Imagen especular	OFF/ON
Reducción del ruido (3D + 2D)	OFF/ON (Nivel : 1~5)	Lectura de temperatura	Disponible
Máscara de zona de privacidad	Hasta 8 plazas	Visualización del título	OFF/ON (20 caracteres/línea, máx. 12 líneas)
Obturador lento	OFF/ON (Máximo 1seg)

General

Requisitos de potencia	CC 8~12±10%	Humedad de funcionamiento	30% a 80% (sin condensación)
Consumo de energía	Aprox.2.5W (Aprox.4.4W en la operación de zoom y enfoque)	Dimensiones (Ancho x Alto x Fondo)	33 x 43 x 59 mm
Temperatura recomendada	0~+40°C	Peso	Aprox. 70 g
Temperatura de funcionamiento	-5°C a +60°C
Temperatura de almacenamiento	-40°C a +60°C

Interfaz

Salida de vídeo (HD)	LVDS : Digital Y/Pb/Pr 4:2:2 HDMI : Digital Y/Pb/Pr 4:2:2(HDMI Tipo D) ※Las marcas comerciales adoptadas HDMI, HDMI High-Definition Multimedia Interface y el logotipo HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc. en Estados Unidos y otros países.	Interfaz de control de la cámara	Protocolo VISCA *VISCA es una marca registrada de SONY Corporation
Salida de vídeo (SD)	CVBS 1,0V(p-p,75Ω)
